Схема подключения солнечных панелей к инвертору

Многие владельцы солнечных панелей сталкиваются с трудностями при их подключении к инвертору. Процесс может показаться сложным и запутанным, особенно если нет опыта в электромонтаже. Однако, зная основные шаги и избегая распространенных ошибок, можно значительно упростить эту задачу. В этой статье мы подробно рассмотрим схему подключения солнечных панелей к инвертору.

Вы узнаете, какие инструменты и материалы понадобятся, на что обратить внимание при выборе компонентов и как правильно выполнить каждый этап установки. Как избежать распространенных ошибок и сделать процесс подключения простым и эффективным. В этой статье вы найдете все ответы и сможете самостоятельно настроить вашу систему солнечной энергии для надежной и стабильной работы.

Итак, начнем.

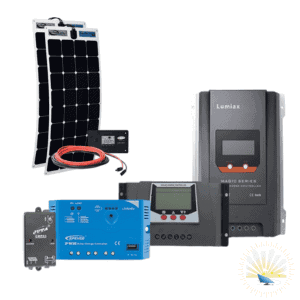

Основные компоненты системы

Прежде чем приступить к процессу подключения, важно понять, какие компоненты понадобятся:

1. Солнечные панели (фотогальванические модули)
2. Контроллер заряда
3. Аккумуляторная батарея
4. Инвертор
5. Предохранители и автоматические выключатели
6. Кабели и разъемы

Солнечные панели

Солнечные батареи являются основным источником энергии в системе. Они преобразуют солнечный свет в электричество. Панели могут быть соединены последовательно или параллельно, в зависимости от требований системы.

Контроллер заряда

Контроллер заряда управляет зарядкой аккумуляторной батареи. Он предотвращает перезарядку и глубокий разряд батареи, продлевая ее срок службы.

Аккумуляторная батарея

Аккумуляторная батарея хранит избыточную энергию, произведенную солнечными панелями, для использования в ночное время или в пасмурные дни.

Инвертор

Инвертор преобразует постоянный ток (DC) из солнечных панелей или аккумулятора в переменный ток (AC), который используется для питания домашних или промышленных электроприборов.

Предохранители и автоматические выключатели

Эти устройства защищают систему от перегрузок и коротких замыканий, обеспечивая безопасность эксплуатации.

Схема подключения солнечных панелей к инвертору

Процесс подключения

Теперь рассмотрим процесс подключения солнечных панелей к инвертору шаг за шагом.

Шаг 1: Подключение солнечных панелей

Сначала необходимо соединить солнечные панели. Для этого используйте соединительные кабели с разъемами MC4. Вы можете соединить панели последовательно, чтобы увеличить напряжение, или параллельно, чтобы увеличить ток. Подробнее про подключение и методы соединения читайте здесь.

Выбор между последовательным и параллельным подключением зависит от нескольких факторов:

• Характеристики инвертора: Инверторы имеют ограничения по максимальному напряжению и току. Вам нужно будет убедиться, что ваша схема подключения солнечных панелей к инвертору не превышает эти ограничения.
• Количество панелей: Если у вас много панелей, вам может потребоваться использовать как последовательное, так и параллельное подключение, чтобы оптимизировать производительность системы.
• Размещение панелей: Если ваши панели установлены в разных местах с разным количеством солнечного света, вам может потребоваться использовать раздельные цепи подключения для максимизации выработки энергии.

Шаг 2: Подключение контроллера заряда

После соединения панелей, подключите их к контроллеру заряда. Контроллер заряда должен быть установлен между солнечными панелями и аккумуляторной батареей. Он будет регулировать зарядку батареи, предотвращая ее перезарядку.

Шаг 3: Подключение аккумуляторной батареи

Подключите аккумуляторную батарею к контроллеру заряда. Убедитесь, что полярность соединения соблюдена правильно, чтобы избежать повреждения батареи или контроллера. Подробнее про подключение читайте в этой статье.

Шаг 4: Подключение инвертора

Инвертор подключается к аккумуляторной батарее. Он преобразует постоянный ток из батареи в переменный ток, который можно использовать для питания электроприборов. Также возможен вариант прямого подключения инвертора к солнечным панелям, если не используется аккумуляторная батарея. Рассмотрите также возможность подключения солнечных панелей к сетевому инвертору, что позволит интегрировать вашу систему с общей электросетью.

Шаг 5: Установка предохранителей и автоматических выключателей

Для обеспечения безопасности системы установите предохранители и автоматические выключатели. Они должны быть размещены на каждой стадии подключения: между солнечными панелями и контроллером заряда, между контроллером и аккумулятором, а также между аккумулятором и инвертором.

Как подобрать инвертор

Подбор правильного инвертора — это ключевой шаг для обеспечения эффективной работы вашей солнечной энергосистемы. Важно учитывать несколько факторов:

• Мощность инвертора: Инвертор должен иметь мощность, соответствующую потребностям ваших бытовых приборов. Рассчитайте общую мощность всех устройств, которые планируете подключать одновременно, и выберите инвертор с запасом мощности на 20-30%.
• Тип инвертора: Существуют три основных типа инверторов: сетевые (grid-tie), автономные (off-grid) и гибридные. Сетевые инверторы синхронизируются с электросетью, позволяя излишки энергии, генерируемые вашей системой, продавать обратно в сеть. Автономные не связаны с электросетью и работают независимо. Они используются в системах резервного питания, обеспечивая электроэнергией во время перебоев в сети. Гибридные комбинируют оба варианта.
• Напряжение системы: Убедитесь, что инвертор совместим с напряжением вашей системы (обычно 12В, 24В или 48В). Это важно для правильной работы инвертора и предотвращения повреждений.
• КПД инвертора: Выбирайте инвертор с высоким коэффициентом полезного действия (КПД), чтобы минимизировать потери энергии при преобразовании из постоянного тока в переменный.
• Дополнительные функции: Некоторые инверторы оснащены дополнительными функциями, такими как мониторинг системы, защита от перегрузок и коротких замыканий, что может повысить удобство и безопасность эксплуатации.

При выборе инвертора учитывайте все эти параметры, чтобы ваша система работала надежно и эффективно. Консультация с профессионалом также поможет сделать правильный выбор, исходя из конкретных требований вашей установки.

Практические советы

• Проверка соединений: Убедитесь, что все соединения выполнены надежно и правильно. Неправильное подключение может привести к повреждению оборудования или даже пожару.
• Использование качественных компонентов: Используйте качественные кабели, разъемы и предохранители. Это обеспечит долгую и надежную работу системы.
• Регулярное обслуживание: Проводите регулярное обслуживание системы. Проверяйте состояние аккумуляторов и чистоту солнечных панелей.
• Обратитесь к специалистам: Если у вас нет опыта в подключении подобных систем, лучше обратиться к квалифицированным специалистам. Это гарантирует правильную установку и безопасность.

Заключение

Схема подключения солнечных панелей к инвертору — процесс, который требует внимательного подхода и соблюдения всех технических норм. Правильно выполненное подключение солнечных панелей к инвертору обеспечит эффективную работу системы и долгий срок службы всех ее компонентов. Следуйте нашим рекомендациям, и вы сможете создать надежную и эффективную солнечную энергосистему для своего дома или бизнеса.
