Солнечные Панели: Подключение и методы соединения

---

Солнечные панели — это эффективное и экологически чистое решение для получения электроэнергии. Они могут использоваться для обеспечения электроэнергией домов, предприятий и даже небольших городов.

Солнечные батареи превратились из экзотической технологии в доступное и практичное решение для многих домовладельцев. Они не только помогают снизить зависимость от сети, но и уменьшают вредное воздействие на окружающую среду. Солнечные элементы стали неотъемлемой частью стратегии по устойчивости и сокращению расходов на электроэнергию.

Если вы решили установить солнечные панели, то вам необходимо знать, как их правильно подключить. В этой статье я расскажу все, что нужно знать о подключении солнечных панелей, начиная с выбора места для установки и заканчивая интеграцией с другими системами.

Типы солнечных панелей и их устройство

Существует много типов солнечных панелей, но наиболее распространенными являются монокристаллические, поликристаллические и аморфные (тонкопленочные). Каждый тип имеет свои преимущества и недостатки.

• Монокристаллические панели: Они имеют самый высокий коэффициент преобразования солнечной энергии в электроэнергию, но также самую высокую стоимость.
• Поликристаллические панели: Эти панели более доступны по цене, но их КПД ниже, чем у монокристаллических.
• Аморфные панели: Тонкопленочные панели наиболее экономичны, но также менее эффективны в преобразовании солнечной энергии.

Основные компоненты солнечной электростанции:

• Кремниевые элементы — это сердце солнечной панели. Они преобразуют солнечную энергию в электрическую.
• Соединительные провода — соединяют кремниевые элементы между собой.
• Кабель — соединяет солнечную панель с другими устройствами.
• Контроллер заряда — регулирует заряд аккумулятора.
• Аккумулятор — накапливает электроэнергию.
• Инвертор — преобразует постоянный ток, вырабатываемый солнечными панелями, в переменный ток, используемый в бытовых приборах.

Выбор места для установки

Выбор места для установки солнечных панелей — это важный шаг, который влияет на их эффективность.

Солнечные батареи должны быть установлены в месте, где они будут получать как можно больше солнечного света. Идеальное место для установки — южная сторона крыши, с углом наклона 30-45 градусов.

Вы можете установить панели на крыше, на земле или на балконе. Факторы, которые следует учитывать при выборе места, включают в себя направление и угол наклона.

• Установка на крыше: Это наиболее распространенное место установки, особенно для частных домов. Важно учесть направление крыши и её угол наклона, чтобы максимизировать солнечное излучение.
• Установка на земле: Этот вариант подойдет для тех, у кого нет возможности установить панели на крыше. Важно выбрать открытое место без затенения.
• Установка на балконе: Если у вас есть балкон, вы можете использовать его для установки маленьких портативных солнечных панелей.

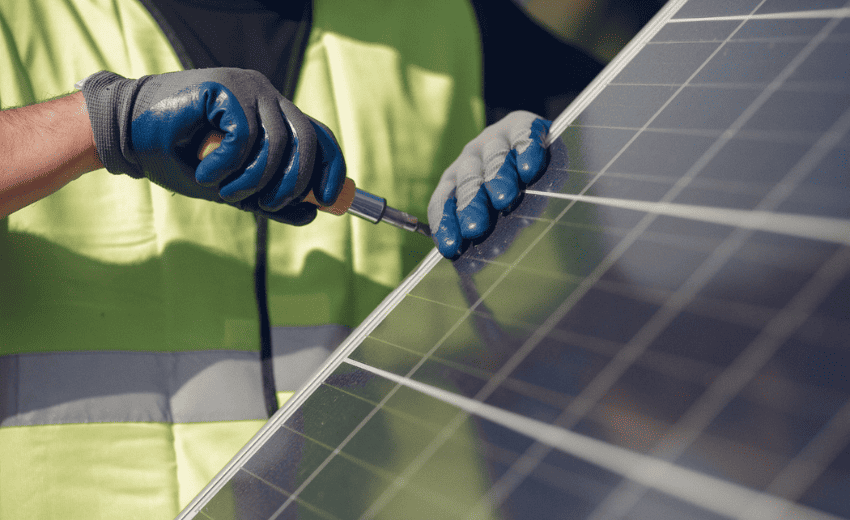

Как подключаются солнечные панели

Солнечные панели можно подключать разными способами в зависимости от ваших потребностей и возможностей. Рассмотрим основные методы соединений:

Последовательное подключение

В этом случае панели соединяются в одну цепь, увеличивая напряжение. Этот метод используется, если вам нужно увеличить напряжение.

Что такое последовательное подключение?

Последовательное подключение — это когда мы соединяем батареи одну за другой, как вагоны в поезде. Конец одной батареи соединяется с началом следующей.

Как это работает?

• Напряжение: Когда мы соединяем батареи таким образом, их напряжение складывается. Например, если у нас есть две батареи по 6 вольт, вместе они будут давать 12 вольт.
• Ток: Сила тока остается такой же, как у одной батареи.

Допустим, у нас есть три солнечные панели. Каждая панель — это как кусочек пиццы. Если сложить их вместе, у нас получится целая пицца большего размера.

Схема последовательного соединения солнечных панелей с одинаковыми параметрами

В этом способе подключения все солнечные элементы одного типа с одинаковой номинальной мощностью. Поэтому общее выходное напряжение будет высчитываться по формуле: Un=U*n, где n — количество панелей. А вот сила тока остается без изменений.

Количество панелей	Напряжение одной панели	Общее напряжение
1	6 В	6 В
2	6 В	12 В
3	6 В	18 В

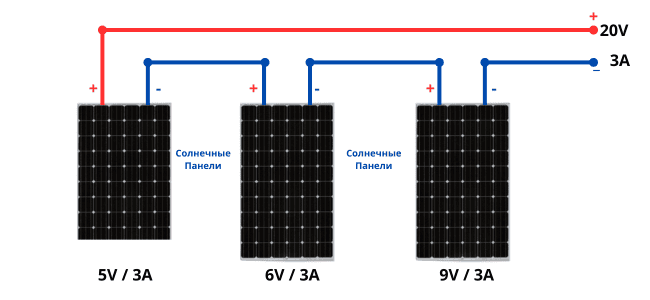

Схема последовательного соединения с разными напряжениями и одинаковым током

В данном методе подключения каждая из солнечных батарей имеет свое уникальное напряжение и соответственно разную мощность, однако у всех их одинаковый номинальный ток. При последовательном соединении образуется сборка, которая генерирует выходное напряжение, рассчитываемое по формуле: Un=U1+U2+…+Un. При этом значение тока остаётся неизменным.

Схема последовательного соединения с разными напряжениями и токами

В этой схеме каждая из фотоэлектрических панелей обладает индивидуальными характеристиками мощности. Складывание напряжений от каждой панели будет происходить, как и прежде, однако на этом этапе максимальный ток будет ограничен показателем наиболее слабой панели в цепи, в данном случае — 1А. В итоге, система будет вырабатывать 20 В (3 + 7 + 10) и 1А, или всего 19 Вт из потенциальных 74, что уменьшает её производительность.

Отсюда следует, что соединение в последовательность панелей с различным номинальным током рекомендуется применять лишь временно, так как элемент с минимальным установленным током определяет общий выходной ток всей системы.

Польза последовательного подключения

Этот способ хорош, когда вам нужно больше напряжения для работы чего-то мощного, например, холодильника в доме.

Таким образом, чем больше панелей мы соединяем, тем больше напряжение мы получаем.

Как видите, последовательное подключение солнечных батарей — это как строить большую башню из маленьких кубиков, где каждый кубик увеличивает высоту башни. Только в нашем случае, каждая новая батарея увеличивает напряжение, а не высоту.

Параллельное подключение

Панели соединяются параллельно, увеличивая ток. Этот метод используется, если вам нужно увеличить ток.

Что такое параллельное подключение?

Параллельное подключение — это как если бы вы строили железнодорожные пути рядом друг с другом, а не один за другим. У солнечных батарей есть два конца — «+» и «-«. При параллельном подключении мы соединяем все «+» вместе и все «-» вместе.

Как это работает?

• Напряжение: В параллельном подключении напряжение остается таким же, как у одной батареи.
• Ток: Сила тока складывается. Это как если бы вы добавляли воду в одну большую ванну из нескольких кранов – вода течет быстрее.

Представьте, что у нас есть три солнечные панели, и мы соединяем их параллельно. Это как три ручейка, которые впадают в одно большое озеро.

Параллельное подключение фотоэлементов с одинаковой мощностью

В данной схеме все фотоэлектрические модули имеют одинаковую мощность. Используя аналогичные три модуля по 6В и 3А, как ранее, конечное напряжение останется — 6 вольт, но электрический ток возрастет до 9А, (3 + 3 + 3), и суммарная мощность модулей при параллельном подсоединении возрастает до 54Вт.

Параллельное соединение солнечных панелей разной мощности

Это наиболее сложное и непредсказуемое соединение фотоэлектрических модулей. Можно утверждать только одно, что выходное напряжение не превысит максимальное напряжение одного из модулей, а электрический ток будет меньше общего тока всех модулей. В теории, токи должны складываться подобно предыдущим случаям, но напряжение будет стремиться к минимальному из имеющихся. Более точно, напряжение будет находиться в диапазоне между минимальным и максимальным, но из-за сдвига рабочего момента на вольт-амперной характеристике у разных модулей, модуль с минимальным напряжением будет функционировать как небольшая нагрузка (так как фотоэлектрический модуль является диодом с определенным обратным напряжением пробоя), а модуль с максимальным напряжением будет работать в точке на характеристике, значительно левее точки максимальной мощности.

Таким образом, для безопасной и эффективной параллельной эксплуатации фотоэлектрических элементов их выходные напряжения должны иметь одинаковые значения. А вот одинаковое значение сили тока при таком подключении иметь не обязательно.

Польза параллельного подключения

Этот метод хорош, когда вам нужно больше энергии (тока), например, чтобы зарядить много маленьких игрушек.

Количество панелей	Ток одной панели	Общий ток
1	3А	3А
2	3А	6А
3	3А	9А

Как видите, чем больше панелей мы подключаем, тем больше общий ток.

Таким образом, параллельное подключение солнечных батарей — это как собирать воду из множества ручейков в одно большое озеро. Каждая новая панель увеличивает количество энергии, которое мы можем использовать.

Последовательно-параллельное подключение

Это сочетание обоих методов, что позволяет достичь оптимального баланса между напряжением и током.

Что такое последовательно-параллельное подключение?

Это способ соединения батарей, когда некоторые из них соединяются последовательно (одна за другой), а потом эти группы соединяются параллельно (рядом друг с другом). Это как строить два длинных поезда, а потом ставить их на параллельные пути.

Как это работает?

• Напряжение: В группах, соединенных последовательно, напряжение складывается.
• Ток: Когда эти группы соединяются параллельно, ток складывается.

Это как если бы вы складывали брусочки, чтобы сделать две высокие башни, а потом объединили их вместе, чтобы они были еще крепче и могли держать больший вес.

Представьте, что у вас есть двадцать солнечных панелей. Мы соединяем их в две группы по десять панелей в каждой (последовательно), а затем соединяем эти две группы вместе (параллельно).

Польза последовательно-параллельного подключения

Этот метод хорош, когда нам нужно много энергии, и мы хотим, чтобы система была надежной. Если одна панель сломается, остальные все равно будут работать.

Количество панелей в группе	Напряжение группы	Ток группы	Общее напряжение	Общий ток
10	60В (10*6В)	3А	60В	6А (2*3А)

Здесь мы видим, что напряжение в каждой группе увеличивается из-за последовательного подключения, а общий ток — из-за параллельного.

Таким образом, последовательно-параллельное подключение — это как сочетание строительства высоких башен и их объединения вместе, чтобы сделать систему сильнее и надежнее.

Разнонаправленное подключение

Этот способ предусматривает подключение панелей, ориентированных в разные стороны, чтобы учесть движение солнца в определенное время дня.

Что такое разнонаправленное подключение?

Разнонаправленное подключение — это когда солнечные панели установлены так, чтобы они смотрели в разные стороны. Представьте, что солнечные панели — это как глаза, и каждая панель смотрит в свою сторону, чтобы ловить как можно больше солнечного света в течение дня.

Как это работает?

Разные панели будут ловить больше солнца в разное время дня. Например, одна панель смотрит на восток и ловит утреннее солнце, а другая — на запад и ловит вечернее.

Пример с рисунком:

У нас есть две солнечные панели. Одна смотрит на восток, другая — на запад. Утром первая панель ловит много солнца, а вторая — меньше. Вечером наоборот.

График эффективности солнечных панелей по направлениям

На графике мы видим, как меняется количество энергии от каждой панели в течение дня.

Таким образом, разнонаправленное подключение солнечных батарей — это как использовать два разных инструмента в зависимости от того, какая задача перед тобой стоит. Утром одна панель работает на полную мощность, а вечером — другая, так мы получаем больше энергии в течение всего дня.

Шаги по установке и подключению

Прежде чем начать установку, вам понадобятся следующие инструменты и материалы:

• Солнечные панели.
• Крепления для установки.
• Кабели и коннекторы.
• Инвертор.
• Аккумуляторы (при необходимости).
• Контроллер заряда (при необходимости).
• Измерительные приборы.

Пошаговая инструкция по установке

1. Очистите поверхность, на которой будут установлены солнечные панели.
2. Прикрепите кронштейны к поверхности.
3. Установите солнечные панели на кронштейны.
4. Соедините солнечные панели между собой.
5. Подключите солнечные панели к контроллеру заряда.
6. Подключите контроллер заряда к аккумулятору.
7. Подключите аккумулятор к инвертору.

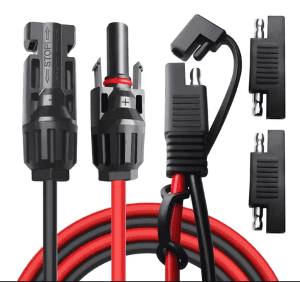

Соединение панелей с использованием MC4 коннекторов и коммутационной коробки

Для соединения солнечных панелей между собой нужно использовать MC4 коннекторы или коммутационную коробку.

Интеграция с другими системами

Чтобы солнечная система работала наиболее эффективно, важно правильно интегрировать её с другими системами:

• Подключение к контроллеру заряда: Контроллер заряда регулирует заряд аккумуляторов и предотвращает их перезарядку.
• Подключение к аккумулятору: Аккумуляторы позволяют хранить солнечную энергию для использования в ночное время или в случае отсутствия солнечного света.
• Подключение инвертора: Инвертор преобразует постоянный ток, производимый солнечными панелями, в переменный ток, который можно использовать в бытовых приборах.
• Совмещение со стационарной сетью: Вы можете подключить систему к стационарной сети, чтобы продавать избыточную энергию обратно в сеть.

Техника безопасности при установке и подключении

При установке и подключении солнечных панелей необходимо соблюдать следующие правила техники безопасности:

• Работайте только в сухую погоду.
• Используйте только исправные инструменты и материалы.
• Не работайте с солнечными панелями, если они повреждены.
• Не допускайте попадания воды на солнечные панели.
• Не касайтесь солнечных панелей, если вы находитесь под напряжением.

Обслуживание и уход за солнечными панелями

Солнечные панели необходимо регулярно обслуживать и ухаживать за ними, чтобы они работали эффективно и прослужили долгие годы.

Регулярное обслуживание

• Очищайте периодически солнечные панели от пыли и грязи.
• Раз в 3 месяца проверяйте соединительные провода на предмет повреждений.
• Каждую неделю осматривайте контроллер заряда и аккумулятор на предмет повреждений.

Ежегодный осмотр

• Проверяйте угол наклона солнечных панелей.
• Проверяйте крепления солнечных панелей.
• Осматривайте солнечные панели на целостность.

Подключение солнечных панелей — это не слишком сложный процесс, но он требует определенных знаний и навыков. Если вы не уверены в своих силах, то лучше обратиться к специалистам.

Полезные советы

• Если вы планируете устанавливать солнечные панели на крыше, то необходимо получить разрешение от местных властей.
• При выборе солнечных панелей учитывайте свои потребности и бюджет.
• При покупке солнечных панелей обязательно проверяйте их сертификаты качества.

Заключение

В этой статье мы рассмотрели основные аспекты подключения солнечных панелей. Надеемся, что данное руководство поможет вам использовать солнечную энергию в своем доме и сделать вашу жизнь более экологичной и экономичной. Следуйте нашим советам, и солнечная энергия станет надежным источником электроэнергии для вас и вашей семьи. И перед вами уже никогда не будет стоять вопрос: Как подключить солнечные панели?

Если у вас остались вопросы по соединению двух панелей между собой, пишите в комментариях. Мы обязательно вам ответим.
