Сонячні Панелі: Підключення та схеми з’єднання

---

Сонячні панелі є ефективним та екологічно безпечним рішенням для вироблення електроенергії. Особливо важливим аспектом є правильне підключення сонячних панелей, яке гарантує їх найкращу ефективність. Вони можуть застосовуватися для забезпечення електроенергією житлових будинків, підприємств та навіть малих міст.

Сонячні батареї трансформувались із незвичайної технології в доступне та практичне рішення для багатьох власників житла. Вони, не лише сприяють зниженню залежності від енергетичних мереж, але і зменшують шкідливий вплив на довкілля.

Сонячні елементи стали невід’ємною частиною стратегії сталого розвитку та скорочення витрат на електроенергію. Якщо ви вирішили встановити сонячні панелі, то вам необхідно знати, як їх правильно підключити. У цій статті я розповім усе, що потрібно знати про підключення сонячних панелей, починаючи з вибору місця для установки та закінчуючи інтеграцією з іншими системами.

Типи сонячних панелей та їх конструкція

Існує безліч типів сонячних панелей, але найпоширенішими є монокристалічні, полікристалічні та аморфні (тонкоплівкові). Кожен тип має свої переваги та недоліки.

• Монокристалічні панелі: Вони мають найвищий коефіцієнт перетворення сонячної енергії в електроенергію, але також найвищу вартість.
• Полікристалічні панелі: Ці панелі доступніші за ціною, але їхній ККД нижчий, ніж у монокристалічних.
• Аморфні панелі: Тонкоплівкові панелі найбільш економічні, але також менш ефективні в перетворенні сонячної енергії.

Основні компоненти сонячної електростанції:

• Кремнієві елементи — це серце сонячної панелі. Вони перетворюють сонячну енергію в електричну.
• З’єднувальні проводи — з’єднують кремнієві елементи між собою.
• Кабель — з’єднує сонячну панель з іншими пристроями.
• Контролер заряду — регулює заряд акумулятора.
• Акумулятор — накопичує електроенергію.
• Інвертор — перетворює постійний струм, вироблений сонячними панелями, у змінний струм, який використовується в побутових приладах.

Вибір місця для установки

Вибір місця для установки сонячних панелей — це важливий крок, який впливає на їхню ефективність.

Сонячні батареї треба встановлювати в місці, де вони будуть здобувати максимальну кількість сонячного світла. Ідеальним місцем для установки є південна сторона даху, з кутом нахилу 30–45 градусів.

Ви можете встановити панелі на даху, на землі чи на балконі. Чинники, які треба враховувати у разі вибору місця, включають напрямок та кут нахилу.

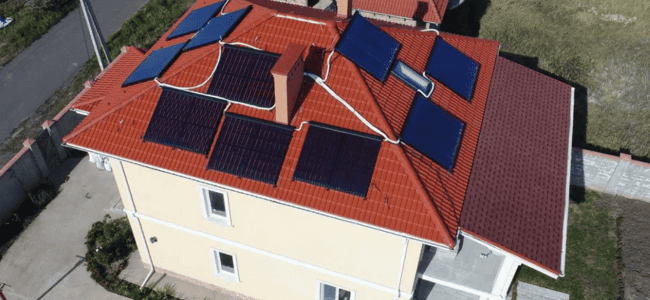

• Установка на даху: Це найпоширеніше місце установки, особливо для приватних будинків. Важливо врахувати напрямок даху та його кут нахилу, щоб максимізувати сонячне випромінювання.
• Установка на землі: Цей варіант підходить для тих, у кого немає можливості встановити панелі на даху. Важливо обрати відкрите місце без затінення.
• Установка на балконі: Якщо у вас є балкон, ви можете використовувати його для установки невеликих портативних сонячних панелей.

Підключення сонячних панелей

Сонячні панелі можна підключати різними способами залежно від ваших потреб і можливостей. Розглянемо основні методи з’єднань:

Послідовне підключення

У цьому випадку панелі з’єднуються в один ланцюг, збільшуючи напругу. Цей метод використовується, якщо вам потрібно збільшити напругу.

Що таке послідовне підключення?

Послідовне підключення — це коли ми з’єднуємо батареї одну за іншою, як вагони в поїзді. Кінець однієї батареї з’єднується з початком наступної.

Як це працює?

• Напруга: Коли ми з’єднуємо батареї у такий спосіб, їхня напруга сумується. Наприклад, якщо у вас є дві батареї по 6 вольтів кожна, разом вони нададуть 12 вольтів.
• Струм: Сила струму залишається такою ж, як в однієї батареї.

Припустимо, у нас є три сонячні панелі. Кожна панель — це наче шматочок піци. Якщо скласти їх разом, у нас вийде ціла піца більшого розміру.

Схема підключення сонячних панелей з однаковими параметрами в один ланцюг

У цьому способі підключення всі сонячні елементи одного типу мають однакову номінальну потужність. Тому загальна вихідна напруга буде розраховуватися за формулою: Un=U*n, де n — кількість панелей. А ось сила струму залишається без змін.

Кількість панелей	Напруга однієї панелі	Загальна напруга
1	6 В	6 В
2	6 В	12 В
3	6 В	18 В

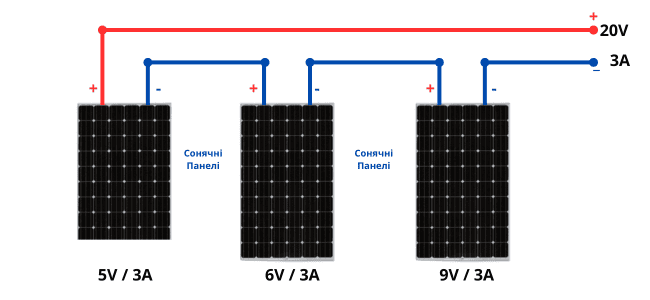

З’єднання сонячних панелей із різними напругами та однаковим струмом

У цьому методі підключення кожна із сонячних батарей має свою унікальну напругу і відповідно різну потужність, проте у всіх них однаковий номінальний струм. При послідовному з’єднанні утворюється збірка, що генерує вихідну напругу, яка розраховується за формулою: Un=U1+U2+…+Un. Водночас значення струму залишається незмінним.

Підключення сонячних панелей із різними напругами та струмами

У цій схемі кожна фотоелектрична панель має свої унікальні характеристики потужності. Під час сумування напруг від кожної панелі процес відбувається як раніше, але на даному етапі максимальний струм буде обмежений відповідно до найнижчого показника серед панелей в ланцюгу, у цьому випадку – 1 А. Таким чином, система генеруватиме 20 В (3 + 7 + 10) і 1 А, або в сумі лише 20 Вт з потенційних 74 Вт, що знижує її ефективність.

Отже, з’єднання послідовно панелей із різними номінальними струмами рекомендоване тільки як тимчасовий захід, адже панель із мінімальним струмом встановлює загальний вихідний струм системи.

Користь послідовного підключення

Цей метод є ефективним, коли вам потрібно забезпечити більшу напругу для роботи потужних пристроїв, наприклад, холодильника вдома.

Таким чином, з кожною додатковою панеллю, яку ми з’єднуємо, збільшується загальна напруга системи.

Як бачите, послідовне підключення сонячних панелей схоже на будівництво високої вежі з маленьких кубиків, де кожен новий кубик збільшує загальну висоту. Але в нашому випадку, кожна нова панель додає напругу, а не висоту.

Паралельне підключення

Панелі з’єднуються паралельно, збільшуючи струм. Цей метод використовується, якщо вам потрібно збільшити струм.

Що таке паралельне підключення?

Паралельне підключення можна порівняти з будівництвом залізничних колій, які прокладаються поряд, а не одна за іншою. У сонячних батареях є два полюси – позитивний “+” та негативний “—”. Під час паралельного підключення ми з’єднуємо всі позитивні “+” полюси разом, а також усі негативні “—” полюси разом.

Як це працює?

• Напруга: У паралельному підключенні напруга залишається такою ж, як в однієї батареї.
• Струм: Сила струму сумується. Це подібно до ситуації, коли вода з кількох кранів наповнює одну велику ванну — вода наповнює її швидше.

Уявіть, що у нас є три сонячні панелі, які ми з’єднуємо паралельно. Це подібно до трьох струмочків, що зливаються у одне велике озеро.

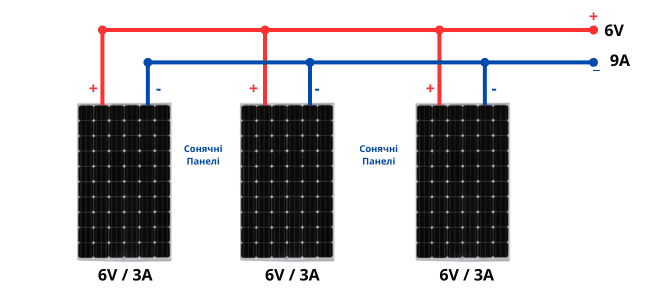

Схема паралельного підключення фотоелементів з однаковою потужністю

У цій схемі всі фотоелектричні модулі мають однакову потужність. Використовуючи аналогічні три модулі по 6 В і 3 А, як раніше, кінцева напруга залишається 6 вольтами, але електричний струм збільшиться до 9 А (3 + 3 + 3). Таким чином, загальна потужність модулів при паралельному підключенні зросте до 54 Вт.

Паралельне з’єднання сонячних панелей різної потужності

Це найскладніше та найнепередбачуваніше з’єднання фотоелектричних модулів. Можна стверджувати, що вихідна напруга не перевищить максимальну напругу жодного з модулів, а електричний струм буде меншим від сумарного струму всіх модулів. Теоретично, струми мали б сумуватися, як у попередніх випадках, але напруга буде наближатися до мінімальної з наявних. Більш точно, напруга знаходитиметься в діапазоні між мінімальною та максимальною. Однак, через зсув робочого моменту на вольт-амперній характеристиці у різних модулях, модуль із найнижчою напругою працюватиме як невелике навантаження (адже фотоелектричний модуль є діодом із певною зворотною напругою пробою), а модуль із найвищою напругою буде функціонувати в точці на характеристиці, значно лівіше точки максимальної потужності.

Таким чином, для безпечної та ефективної паралельної роботи фотоелектричних елементів їхні вихідні напруги мають бути однаковими. Проте, однаковість сили струму при такому з’єднанні не є обов’язковою.

Користь паралельного підключення

Цей метод ефективний, коли вам потрібно отримати більше енергії (струму), наприклад, для заряджання численних маленьких іграшок.

Кількість панелей	Струм однієї панелі	Загальний струм
1	3А	3А
2	3А	6А
3	3А	9А

Як можна помітити, зі збільшенням кількості підключених панелей зростає і загальний струм.

Так, паралельне підключення сонячних панелей схоже на збір води з багатьох струмків у одне велике озеро. Кожна додаткова панель збільшує обсяг енергії, доступної для використання.

Послідовно-паралельне підключення

Це поєднання обох методів, що дає змогу досягти оптимального балансу між напругою та струмом.

Що таке послідовно-паралельне підключення?

Це спосіб з’єднання батарей, коли деякі з них з’єднуються послідовно (одна за іншою), а потім ці групи з’єднуються паралельно (поряд одна з одною). Це, як будувати два довгих потяги, а потім ставити їх на паралельні шляхи.

Як це працює?

• Напруга: У групах, з’єднаних послідовно, напруга сумується.
• Струм: Коли ці групи з’єднуються паралельно, струм сумується.

Це подібно до того, як якби ви будували з цеглинок дві високі вежі, а потім з’єднали їх разом, щоб зробити їх ще міцнішими та спроможними витримати більшу вагу.

Уявіть, що у вас є двадцять сонячних панелей. Ми з’єднуємо їх у дві групи по десять панелей в кожній (послідовно), а потім з’єднуємо ці дві групи разом (паралельно).

Переваги послідовно-паралельного підключення

Цей метод ефективний, коли нам потрібно багато енергії і ми прагнемо до надійності системи. У випадку ламання однієї панелі, решта продовжуватиме працювати. Можна помітити, що у кожній групі напруга зростає через послідовне підключення, а загальний струм збільшується через паралельне з’єднання.

Кількість панелей в групі	Напруга групи	Струм групи	Загальна напруга	Загальний струм
10	60В (10*6В)	3А	60В	6А (2*3А)

Отже, послідовно-паралельне підключення можна порівняти з процесом будівництва високих веж, які потім об’єднуються разом, щоб зробити систему міцнішою та надійнішою.

Різнонапрямне підключення

Цей спосіб передбачає підключення панелей, орієнтованих у різні боки, аби врахувати рух сонця упродовж дня.

Що таке різнонапрямне підключення?

Різнонапрямне підключення полягає в тому, що сонячні панелі розміщуються таким чином, щоб вони були орієнтовані на різні сторони. Уявіть, що сонячні панелі ніби очі, де кожна панель “дивиться” у свій унікальний напрямок, з метою максимального вловлювання сонячних променів протягом дня.

Як це працює?

Різні панелі будуть ловити більше сонця в різний час дня. Наприклад, одна панель дивиться на схід і ловить ранкове сонце, а інша — на захід і ловить вечірнє.

Приклад із малюнком:

У нас є дві сонячні панелі. Одна дивиться на схід, інша — на захід. Вранці перша панель ловить багато сонця, а друга — менше. Ввечері навпаки.

Користь різно напрямного підключення

Цей метод ефективний, адже він дозволяє нам використовувати сонячну енергію протягом усього дня. Вранці активною є одна панель, вдень працюють обидві, а ввечері – інша.

Графік ефективності сонячних панелей по напрямках

На графіку видно, як протягом дня змінюється кількість генерованої енергії кожною панеллю.

Отже, різноспрямоване підключення сонячних панелей можна порівняти з використанням двох різних інструментів в залежності від поставленого завдання. Вранці одна панель працює на максимальну потужність, а ввечері – інша, що дозволяє нам отримувати більше енергії протягом всього дня.

Кроки зі встановлення та підключення

Перш ніж почати установку, вам знадобляться такі інструменти та матеріали:

• Сонячні панелі.
• Кріплення для встановлення.
• Кабелі та конектори.
• Інвертор.
• Акумулятори (за необхідності).
• Контролер заряду (за необхідності).
• Вимірювальні прилади.

Покрокова інструкція з установки

• Очистіть поверхню, на якій будуть встановлені сонячні панелі.
• Прикріпіть кронштейни до поверхні.
• Встановіть сонячні панелі на кронштейни.
• З’єднайте сонячні панелі між собою.
• Під’єднайте сонячні панелі до контролера заряду.
• Під’єднайте контролер заряду до акумулятора.
• Під’єднайте акумулятор до інвертора.

З’єднання панелей із використанням MC4 конекторів і комутаційної коробки

Для з’єднання сонячних панелей між собою потрібно використовувати MC4 конектори або комутаційну коробку.

Інтеграція з іншими системами

Щоб сонячна система працювала найбільш ефективно, важливо правильно інтегрувати її з іншими системами:

• Підключення до контролера заряду: Контролер заряду регулює заряд акумуляторів і запобігає їхній перезарядці.
• Підключення до акумулятора: Акумулятори дають змогу зберігати сонячну енергію для використання в нічний час або в разі відсутності сонячного світла.
• Підключення інвертора: Інвертор перетворює постійний струм, вироблений сонячними панелями, у змінний струм, який можна використовувати в побутових приладах.
• Поєднання зі стаціонарною мережею: Ви можете під’єднати систему до стаціонарної мережі, щоб продавати надлишкову енергію назад у мережу.

Техніка безпеки під час встановлення та під’єднання

Під час встановлення та підключення сонячних панелей необхідно дотримуватися таких правил техніки безпеки:

• Працюйте тільки в суху погоду.
• Використовуйте тільки справні інструменти та матеріали.
• Не працюйте із сонячними панелями, якщо вони пошкоджені.
• Не допускайте потрапляння води на сонячні панелі.
• Не торкайтеся сонячних панелей, якщо ви перебуваєте під напругою.

Обслуговування та догляд за сонячними панелями

Сонячні панелі необхідно регулярно обслуговувати й доглядати за ними, щоб вони працювали ефективно і прослужили довгі роки.

Регулярне обслуговування

• Очищайте періодично сонячні панелі від пилу та бруду.
• Раз на 3 місяці перевіряйте з’єднувальні дроти на предмет пошкоджень.
• Щотижня оглядайте контролер заряду та акумулятор на предмет пошкоджень.

Щорічний огляд

• Перевіряйте кут нахилу сонячних панелей.
• Перевіряйте кріплення сонячних панелей.
• Оглядайте сонячні панелі на цілісність.

Підключення сонячних панелей — це не надто складний процес, але він вимагає певних знань і навичок. Якщо ви не впевнені у своїх силах, то краще звернутися до фахівців.

Корисні поради

• Якщо ви плануєте монтаж сонячних панелей на даху, вам знадобиться отримати дозвіл від місцевих органів влади.
• При виборі сонячних панелей важливо враховувати власні потреби та бюджет.
• Також не забувайте перевіряти сертифікати якості при покупці сонячних панелей.

Висновок

У цій статті ми розглянули ключові моменти підключення сонячних панелей. Сподіваємося, що цей посібник стане вам у пригоді для використання сонячної енергії в домашніх умовах, роблячи ваше життя екологічніше та економніше. Дотримуючись наших рекомендацій, ви зможете зробити сонячну енергію надійним джерелом електрики для себе та своєї сім’ї. Так ви більше не будете ставити собі питання: як правильно підключити сонячні панелі?

Якщо у вас виникли додаткові запитання щодо з’єднання двох панелей між собою, залишайте їх у коментарях. Ми обов’язково надамо вам відповідь.
